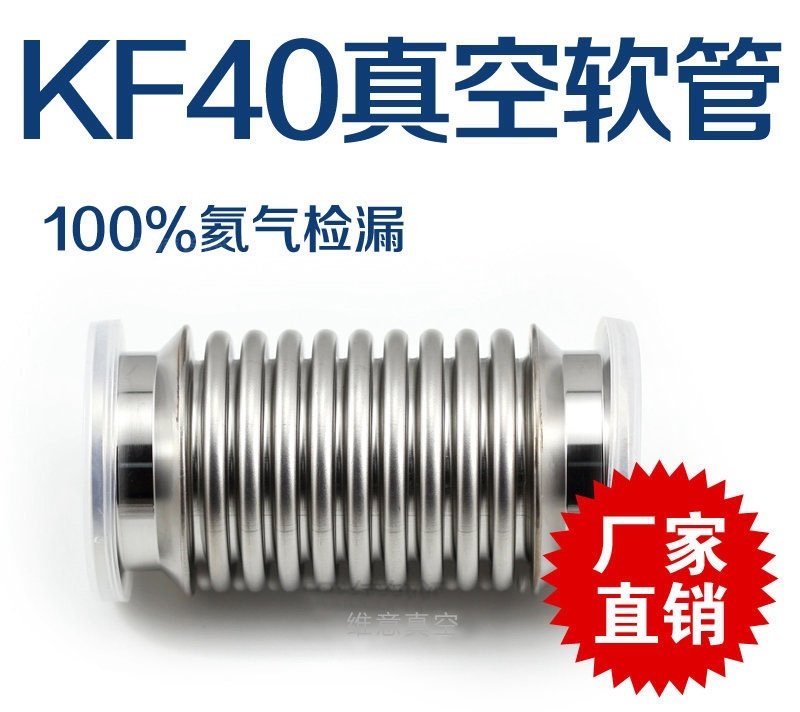

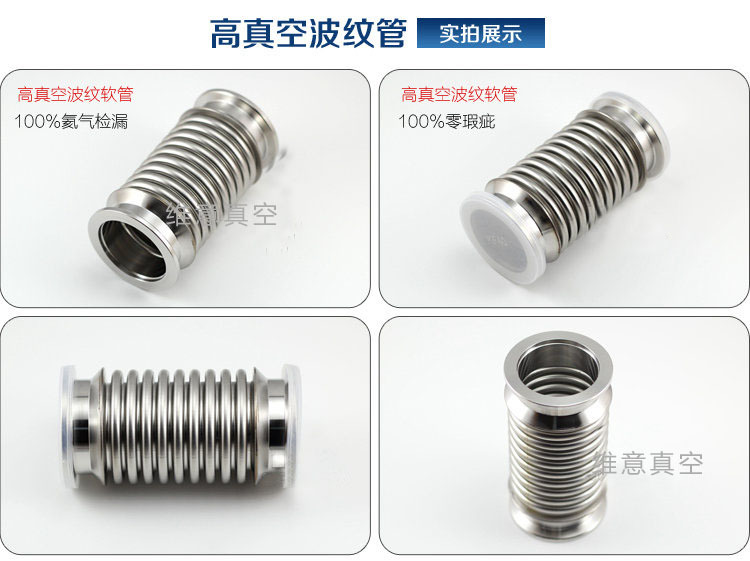

KF波纹管
波纹管长度可按照客户需求的长度定制，厚度有0.15mm(伸缩率35%)和0.2mm(伸缩率20)两种，1M以上的长度建议客户选用0.2mm的壁厚。 软管的介绍及伸缩参数 薄壁金属波纹管的特性是较柔软、可弯曲压缩，可实收高频振动，密封时跟随设备轴向运动 口径 壁厚 伸缩率 KF16 0.15 ±14% KF25 0.15 ±16% KF40 0.15 ±22% KF50 0.15 ±23% IS
所属分类：
KF系列真空标准件

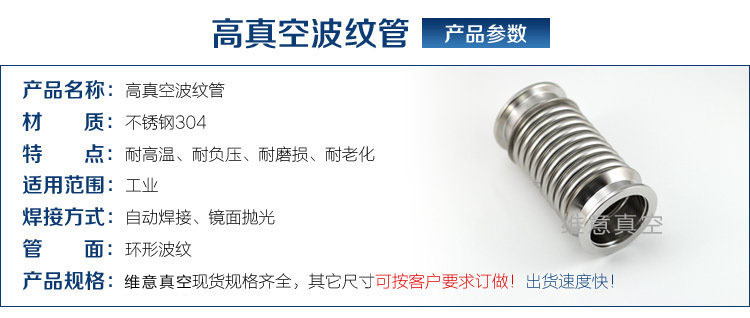

产品描述
波纹管长度可按照客户需求的长度定制，厚度有0.15mm(伸缩率35%)和0.2mm(伸缩率20)两种，1M以上的长度建议客户选用0.2mm的壁厚。

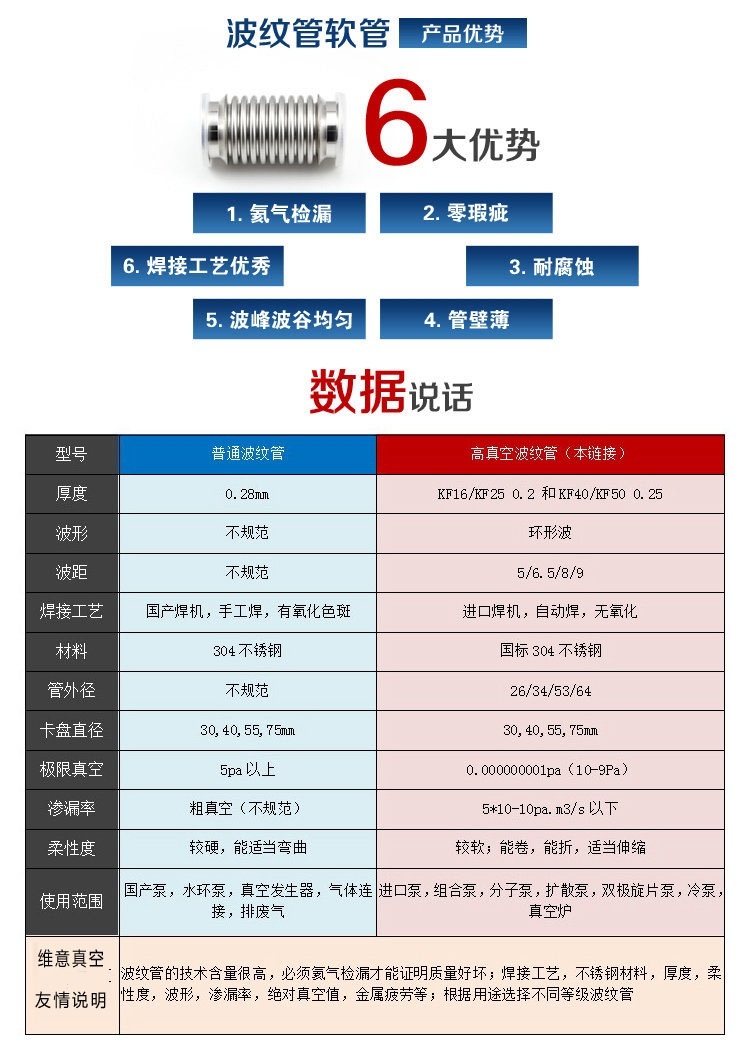

软管的介绍及伸缩参数
薄壁金属波纹管的特性是较柔软、可弯曲压缩，可实收高频振动，密封时跟随设备轴向运动
|
口径 |
壁厚 |
伸缩率 |
|
KF16 |
0.15 |
±14% |
|
KF25 |
0.15 |
±16% |
|
KF40 |
0.15 |
±22% |
|
KF50 |
0.15 |
±23% |
|
ISO63 |
0.2 |
±26% |
|
ISO80 |
0.2 |
±26% |
|
ISO100 |
0.2 |
±27.5% |
硬管-Flexble的介绍及伸缩参数
可弯曲，可吸收管路中的振动，吸收管路中的角度、侧向位移降低因配管误差产生的应力吸收热膨胀方便安装
|
口径 |
壁厚 |
最小弯曲半径 |
|
KF16 |
0.15 |
30 |
|
KF25 |
0.2 |
70 |
|
KF40 |
0.2 |
90 |
|
KF50 |
0.25 |
140 |
|
ISO63 |
0.25 |
150 |
|
ISO80 |
0.25 |
220 |
|
ISO100 |
0.25 |
280 |
