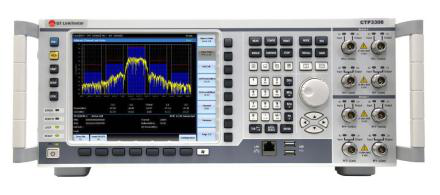

1. CTP3308终端综测仪简介

　　CTP3308终端综测仪是一款能够精确测量多制式终端射频指标的仪表。该仪表集成了通信系统协议模拟器、信号发生器和频谱分析仪的一体化系统构架，具备优异的可扩展性、测试速度、测量精度和测试稳定性。

　　CTP3308终端综合测试仪支持包括TDD/FDD-LTE、TD-SCDMA/HSDPA、GSM/EDGE、WCDMA等系统的主要发射与接收特性测试，可广泛应用于终端生产中的校准和测试，以及终端、芯片研发设计等领域，同时也可应用于终端射频一致性认证测试中。从提高终端生产及研发测试效率的角度出发，可显著降低测试成本。

　　2. 主要特点

　　² 支持多种通信制式的可扩展通用平台

　　CTP3308终端综测仪采用自主研发的PCI-E架构仪表平台，具备业内先进的可扩展性。当CTP3308安装了相应的测量软硬件选件后，就可以对支持TD-LTE、LTE FDD、TD-SCDMA/HSDPA、GSM/EDGE、WCDMA等制式的终端进行测试。

　　² 双通道并行测试

　　基于双端口设计，两个通道可以独立测试，提高测试效率，降低生产测试成本。支持双GPIB/LAN端口远程控制自动测试。





　　T+G双通道并行测试

　　² 支持乒乓测试方案

　　一个模组支持4个端口，两个com和两个out口，可支持乒乓测试和多天线并行测试。

　　² LTE系统仿真器

　　提供了丰富的物理层参数配置接口与高速率的数据传输测试，同时方便用户依据协议不同需求模拟真实环境对终端性能进行测试。

　　² 可扩展的 3.8 GHz频率范围，从而将风险最小化

　　射频模块的频率范围是400 MHz到3.8 GHz。易于快捷地支持新技术和新的频带。

　　² 广泛的小区间切换测试

　　使用宽带中频板，以实现简单的一次扫频宽带测量，可处理高达20MHz传输带宽的LTE/E-UTRAN技术。

　　可同时建立双小区，实现LTE至LTE小区间的重选、切换，LTE至3G、2G小区切换即将发布。

　　² 可选的分析及自动化软件

　　用于射频自动化测试的GTP软件。

　　用于网络参数检测及分析的Monitor软件。

　　² 快速测量特性

　　支持快速校准、非信令综测及多测量项合并的快速测试功能，这些功能均可显著缩短测试时间，提高生产效率。





　　多测量项合并测试

　　² GPIB/LAN远程控制

　　支持标准的GPIB/LAN总线控制接口，有两个独立的GPIB端口，可搭建远程全自动的测试平台及测试系统。

　　² 收发分离

　　支持收发分离的射频通路，用户可根据实际需求对上下行频率和增益进行单独配置，便于搭建射频一致性测试系统，并灵活实现对FDD和TDD制式的支持。

　　3、主要功能

　　² 多制式无线通信测试系统

　　CTP3308终端综测仪可支持TD-LTE、LTE FDD、TD-SCDMA/HSDPA、GSM/EDGE、WCDMA、CDMA2000等多种制式的无线通信测试。

　　Ø LTE测试

　　满足3GPP TS 36.521-1协议对于LTE终端的测试要求，同时支持吞吐量测试、视频点播等功能。

　　发射机指标测试：最大输出功率、最小输出功率、绝对功率控制容限、相对功率控制容限、集合功率控制容限、发射机开/关时间模板、PRACH开/关时间模板、SRS开关时间模板、占用带宽、频谱辐射模板、邻道泄漏比、传输信号质量测试。

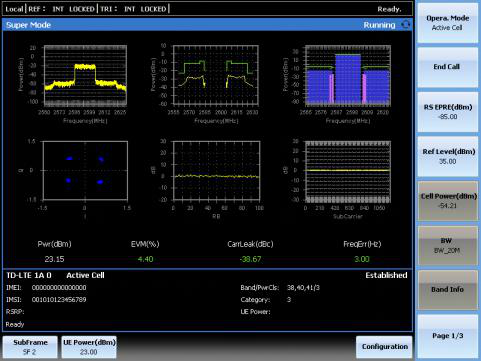

　　LTE发射机指标测试：超级测量项

　　接收机指标测试：参考灵敏度、最大输入电平、邻信道选择性、带内阻塞、窄带阻塞。

　　Ø TD-SCDMA/HSDPA测试

　　满足3GPP TS 34.122协议对于TD-SCDMA终端的测试要求，能够模拟TD-SCDMA通信系统协议栈功能。

　　发射机指标测试：最大功率、最小功率、闭环功控、开环功控、发射关功率、开/关时间模板、连续失同步、占用带宽、频谱辐射模板、邻道泄漏比、误差矢量幅度、峰值码域误差。

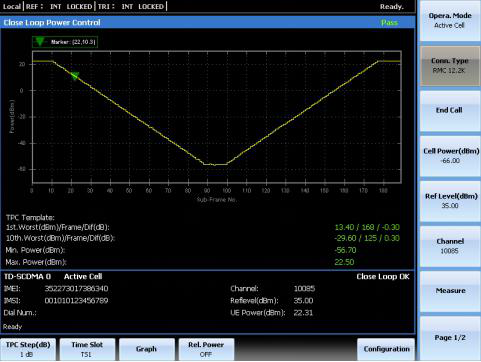

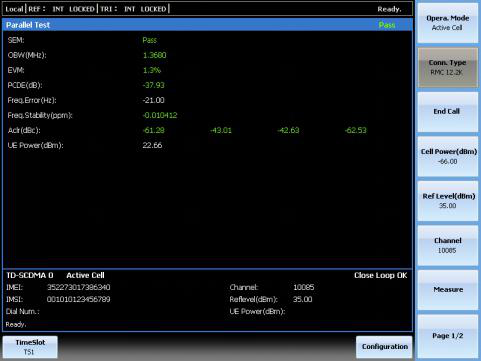

　　TD-SCDMA发射机指标测试：CLPC(闭环功控)

　　接收机指标测试：参考灵敏度、最大输入电平、HS-DSCH吞吐量、CQI上报、HS-SCCH检测性能。

　　Ø WCDMA测试

　　满足3GPP TS 34.121协议中对WCDMA终端的测试要求。

　　WCDMA性能测试：可进行最大功率、最小功率、内环功控、时间模板、频率误差、占用带宽、频谱辐射模板、邻道泄漏比、误差矢量幅度、峰值码域误差、参考灵敏度测试。

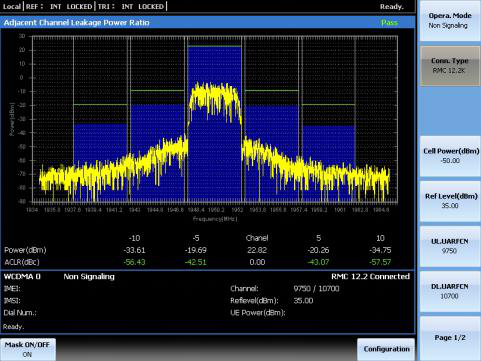

　　WCDMA发射机指标测试：ACLR(邻道泄漏比)

　　Ø GSM/GPRS/EGPRS测试

　　满足3GPP TS 51.010协议中对GSM/GPRS/EGPRS终端的测试要求。

　　GSM性能测试：可进行发射功率、时间模板、相位误差、频率误差、射频调制谱、射频开关谱、参考灵敏度测试。

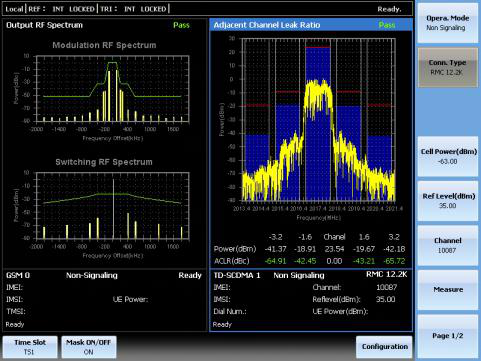

　　GSM发射机指标测试：调制谱和开关谱测试

　　GPRS/EGPRS性能测试：发射功率、误差矢量幅度、射频调制谱、射频开关谱、原点偏移、I/Q误差。

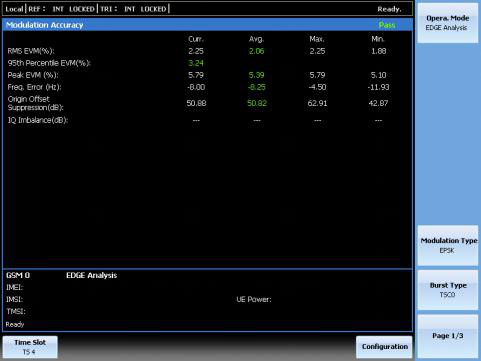

　　EDGE指标测试： EDGE Analysis

　　² 稳定高效的生产测试

　　Ø 支持双通道测试，可以同时进行两部终端的测试，既可降低生产成本，也节约了时间和人力。

　　Ø 支持一站式校准和测试，可以在一台设备上完成多模终端各个通信制式的校准和测试，提高生产效率。

　　Ø 通过标准的GPIB/LAN总线控制接口，可搭建远程全自动的测试平台及测试系统，便于工厂进行批量生产。

　　Ø 可保证长时间进行生产测试时的稳定性和一致性，确保较高的直通率。

　　² LTE系统仿真器

　　Ø Call Box基于现网LTE协议栈开发，模拟真实的网络信令流程。

　　Ø 参数配置简单易用，可根据研发测试需要，构建不同的测试环境

　　Ø 丰富的研发参数配置：

　　支持参数遍历测试，包括传输方式TM1～TM8遍历、8种常规CP遍历、Band1-41及小区ID 0-504遍历测试等;

　　支持6:6:2的特殊子帧配置;

　　支持CSI测试，包括周期和非周期CQI上报、AMC等;

　　支持竞争和非竞争随机接入测试;

　　支持下行功率分配及PHR参数设置，RSCP上报等功率控制测试;

　　支持PDSCH、PUSCH、PDCCH、PCFICH等信道资源分配。

　　Ø 支持fading信道，包括附加AWGN的多径衰落信道仿真，支持OTA测试。

　　Ø 支持重建立、切换、重选功能。

　　² 数据包通信数据传送测试

　　Ø 数据业务测试

　　支持移动终端与终端综测仪之间的数据传送业务测试，其中LTE制式支持速率高达135Mbps 的端到端 IP 数据测试、150Mbps的底层数据测试，支持高清视频点播业务(1080P)等功能。

　　Ø 吞吐量测试

　　可测试UE在不同MIMO模式下的峰值速率，支持TM1-TM8 8种模式，可配置上下行调度的MCS等级、RS EPRE、HARQ开关等功能;验证UE在各种MCS等级下的解调性能

　　Ø 功耗测试

　　设置各种物理层以及高层参数，用来模拟运营商的商用基站系统，可对在idle态和connected态的终端进行功耗测试以及热分析热设计测试。

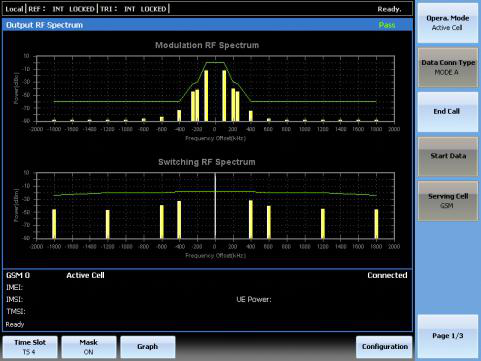

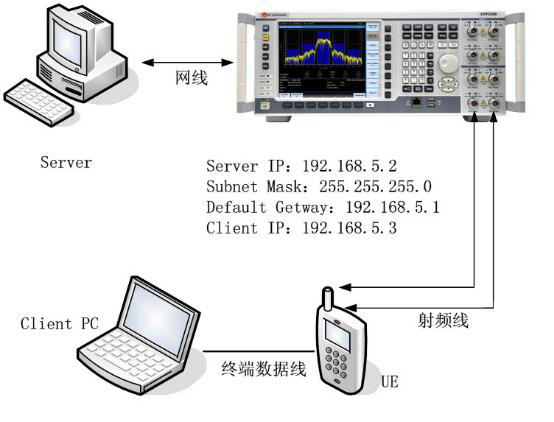

　　数据传送业务测试

　　² 呼叫处理

　　使用呼叫处理功能可以进行各种连接测试，例如注册、主叫、被叫、切换、终端断开、网络断开等功能。此外，通话过程中移动终端的语音可以被环回，以进行简单的语音通信测试。
